Utover hastighet: Hvordan høyhastighets gir revolusjonerer moderne maskiner

I. INNLEDNING

Den nådeløse jakten på effektivitet og ytelse i moderne maskiner har presset grensene for ingeniørdesign. Fra brølet fra en jetmotor til brummen til en kraftverksturbin, er evnen til å overføre strøm pålitelig og effektivt i stadig økende rotasjonshastigheter avgjørende. Denne etterspørselen har satt Høyhastighetsoverføringsgir i forkant av mekanisk innovasjon. Dette er ikke bare gir som snurrer raskt; De er nøye konstruerte komponenter designet for å fungere effektivt og pålitelig under ekstreme forhold, der konvensjonelle girdesign raskt vil mislykkes.

Høyhastighetsoverføringsgir er kritiske muliggjørere av teknologisk fremgang. De letter høyere krafttetthet, slik at mer kraft kan overføres gjennom mindre, lettere komponenter. Dette oversettes direkte til forbedret effektivitet i forskjellige bransjer, inkludert romfart, kraftproduksjon og høyytelses bilindustri. Ved å redusere den totale størrelsen og vekten av maskiner, bidrar disse girene til mer kompakte, drivstoffeffektive og smidige systemer. Denne artikkelen vil fordype seg i de grunnleggende prinsippene, intrikate designhensynene, avanserte produksjonsteknikker, forskjellige applikasjoner og spennende fremtidige trender som former verden av høyhastighets girkasser.

Ii. Grunnleggende om giroverføring

A. Grunnleggende girprinsipper

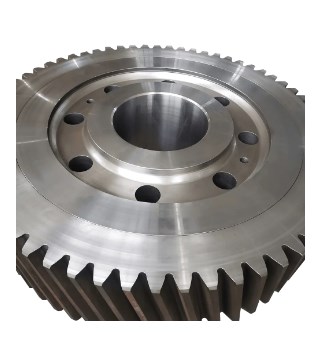

I kjernen er tannhjul mekaniske komponenter med tenner som masker for å overføre roterende bevegelse og dreiemoment fra en skaft til en annen. Å forstå grunnleggende girterminologi er avgjørende: Pitch Circle er den teoretiske sirkelen som parrings gir ruller uten å gli; de modul Definerer størrelsen på girtennene; de trykkvinkel dikterer vinkelen som kraft overføres mellom meshing tenner; og Helix vinkel (For spiralformede gir) refererer til tennens vinkel i forhold til girets akse. Mens forskjellige girtyper eksisterer, spiralformede gir brukes hovedsakelig i høyhastighetsapplikasjoner på grunn av deres jevnere, roligere drift og høyere lastbærende kapasitet sammenlignet med anspore gir. De girforhold bestemmer hastighetsreduksjonen eller økningen, mens Momentoverføring Kapasitet definerer mengden rotasjonskraft som kan overføres.

B. Utfordringer i høye hastigheter

Operasjonsgir ved høye rotasjonshastigheter introduserer et unikt sett med formidable utfordringer:

1. Økte dynamiske belastninger og vibrasjoner: Når hastighetene øker, kan til og med mindre ufullkommenheter eller feiljusteringer føre til betydelige dynamiske krefter, noe som forårsaker overdreven vibrasjoner og støy.
2. Varmegenerering og termisk styring: Friksjon mellom meshing tenner og oljekurring i girkassen genererer betydelig varme. Effektiv termisk styring er avgjørende for å forhindre nedbrytning av materialer og nedbrytning av smøremiddel.
3. Støyreduksjon: Høyhastighetsdrift gir iboende mer støy. Å designe for stille drift er viktig, spesielt i applikasjoner som Aerospace.
4. Smøringsutfordringer: Det blir vanskelig å opprettholde en tilstrekkelig smøremiddel mellom raskt bevegelige tenner. Problemer som oljekiving (der selve oljen genererer motstog og varme) og sikre tilstrekkelig filmtykkelse for å forhindre metall-til-metall-kontakt er kritisk.
5. Materiell tretthet og slitasje: De sykliske påkjenningene ved høye frekvenser øker risikoen for tretthet betydelig. Overflateklær, pitting og skvetter er også store bekymringer.
6. Produksjon av presisjonskrav: Toleransene for høyhastighets gir er usedvanlig stramme. Ethvert avvik kan føre til katastrofal svikt.

Iii. Designhensyn for høyhastighets gir

Å overvinne utfordringene med høyhastighetsdrift krever grundig design og prosjektering.

A. Geometri -optimalisering

Optimalisering av girgeometri er avgjørende for jevn, effektiv og holdbar høyhastighetsdrift:

• Profilmodifisering: Teknikker som tips lettelse og Rotlindring brukes på tannprofilen for å sikre jevnere engasjement og kobling, noe som reduserer påvirkningsbelastningen og støyen.
• Blyendring: For spiralformede gir kan små modifikasjoner av helixvinkelen langs tannlengden kompensere for avbøyninger under belastning, noe som sikrer ensartet kontakt.
• Helix vinkelvalg: En optimal helixvinkel for spiralformede girbalanser belastningsfordeling, aksial skyv og støyegenskaper.
• Trykkvinkeloptimalisering: Trykkvinkelen påvirker tannstyrke, kontaktspenninger og støy. Nøye utvalg er viktig.
• Tannkontaktanalyse (TCA): Avanserte programvaresimuleringer brukes til å analysere kontaktmønstrene mellom meshing tenner, sikre ensartet belastningsfordeling over tannflanken og forhindre lokalisert spenningskonsentrasjoner.

B. Materialvalg

Valget av materiale er grunnleggende for et høyhastighets utstyrs ytelse og lang levetid:

• Stål med høy styrke: Spesialiserte stål som som forgassende stål (f.eks. Aisi 9310, 8620) og nitriding stål brukes ofte på grunn av deres utmerkede kjernestyrke og evne til å oppnå høy overflatehardhet.
• Overflateherdingsteknikker: Prosesser som forgassering (introdusere karbon i overflaten for hardhet), nitriding (introdusere nitrogen for overflatehardhet og slitestyrke), og induksjon herding (Lokalisert oppvarming og bråkjøling) Lag en hard, slitasje-resistent etui mens du opprettholder en tøff, duktil kjerne.
• Lette materialer: For applikasjoner der vekt er kritisk, for eksempel romfart, avanserte legeringer eller til og med kompositter blir utforsket, selv om de presenterer sine egne produksjons- og ytelsesutfordringer.
• Hensyn: Nøkkelmaterialeegenskaper for høyhastighets gir inkluderer høy utmattelsesstyrke (motstand mot syklisk belastning), overlegen Bruk motstand , tilstrekkelig seighet (motstand mot brudd), og Termisk stabilitet (Opprettholde egenskaper ved forhøyede temperaturer).

C. Smøresystemer

Effektiv smøring er livsnerven til høyhastighets gir, håndtering av friksjon, varme og slitasje:

• Oil Mist Smøring: En fin tåke med olje er rettet mot girnettet, egnet for lettere belastninger og lavere hastigheter i høyhastighetsområdet.
• Jet smøring: Høytrykksstråler med olje er nøyaktig rettet mot meshing-tennene, og sikrer direkte og effektiv smøring og avkjøling. Dette er vanlig i krevende applikasjoner.
• Oljespray smøring: Ligner på jetsmøring, men med et bredere spraymønster.
• Smøremiddelvalg: Valget av smøremiddel er kritisk, med tanke på det viskositet (motstand mot flyt), tilstedeværelsen av spesifikk Tilsetningsstoffer (f.eks. Anti-wear, ekstremt trykk), og dets Termiske egenskaper (Stabilitet ved høye temperaturer).
• Filtrering og kjølesystemer: Integrerte systemer er viktige for å fjerne forurensninger fra oljen og spredte varmen, og opprettholder optimal smøremiddelytelse.

D. bærende utvalg

Lager støtter de roterende sjaktene og må tåle høye hastigheter og belastninger:

• Hydrodynamiske lagre: Disse lagrene er avhengige av en oljefilm for trykk for å skille skaftet fra lageroverflaten, og gir utmerket lastekapasitet og demping i høye hastigheter.
• Rullende elementlager: Høy presisjon, høyhastighetstyper (f.eks. Vinkelkontaktkulelager, sylindriske rullelager) brukes ofte med keramiske baller for redusert friksjon og høyere hastighetsevne.
• Aktive magnetlagre: For ekstreme hastigheter, nullkontakt og presis akselposisjonering, brukes aktive magnetlagre ved bruk av elektromagnetiske krefter for å levitere og kontrollere akselen.

E. bolig- og systemstivhet

Girhuset og det totale systemet må være designet for maksimal stivhet for å forhindre feiljustering og kontrollvibrasjoner:

• Minimere avbøyning og feiljustering: Stive boligdesign og presis maskinering sikrer at sjakter og gir forblir nøyaktig justert under driftsbelastninger.
• Vibrasjonsdemping og isolasjon: Materialer og strukturelle design som absorberer eller isolerer vibrasjoner er inkorporert for å redusere støy og forhindre resonans.
• Termisk ekspansjonsstyring: Når komponentene varmer opp, utvides de. Utformingen må gjøre rede for differensiell termisk ekspansjon mellom gir, sjakter og hus for å opprettholde klareringer og innretting.

IV. Produksjon og kvalitetskontroll

Ytelsen til høyhastighets gir henger sammen med ultrahøy presisjonsproduksjon og streng kvalitetskontroll.

A. Presisjonsmaskinering

Å oppnå den nødvendige nøyaktigheten innebærer avanserte maskineringsprosesser:

• Gir hobbing og forming: Innledende groving og semifinishing av girtenner.
• Girsliping: En kritisk etterbehandlingsprosess som fjerner små mengder materiale for å oppnå presise tannprofiler og overflatebehandling. Dette inkluderer form sliping (ved hjelp av et slipehjul formet til tannprofilen) og Generativ sliping (Der sliphjulet simulerer et parringsutstyr).
• Superfinishing prosesser: Teknikker som Honing and Lapping brukes til å oppnå ekstremt glatte overflatebehandling, redusere friksjonen og forbedre kontaktmønstrene.

B. Varmebehandlingsprosesser

Etter maskinering brukes varmebehandlinger for å forbedre materialegenskapene:

• Forgasselse: En termokjemisk prosess som diffunderer karbon inn i overflaten av stål, etterfulgt av slukking og temperering, for å skape en hard, slitasje-resistent etui.
• Nitriding: En prosess med lavere temperatur som diffunderer nitrogen inn i ståloverflaten, og danner harde nitrider som forbedrer overflatens hardhet, slitestyrke og utmattelsesstyrke med minimal forvrengning.
• Induksjon herding: Bruker elektromagnetisk induksjon for å raskt varme og slukke spesifikke områder i giret, noe som gir mulighet for lokal herding.

C. Kvalitetskontroll og inspeksjon

Streng inspeksjon sikrer at hvert utstyr oppfyller de krevende spesifikasjonene:

• Girmetrologi: Avanserte instrumenter som Koordinere målemaskiner (CMM) og dedikert Gear Rolling Testers brukes til å måle tanngeometri, bly, profil og runout.
• Ikke-destruktiv testing (NDT): Teknikker som Magnetisk partikkelinspeksjon (for å oppdage overflatesprekker) og Ultrasonic testing (For å oppdage interne feil) brukes for å sikre materiell integritet uten å skade komponenten.
• Balansering av roterende komponenter: Høyhastighets gir og tilhørende sjakter må være dynamisk balansert for å minimere vibrasjoner og sikre jevn drift.

V. Applikasjoner av høyhastighets girkasser

Høyhastighetsoverføringsgir er uunnværlige i en lang rekke bransjer der ytelse og effektivitet er avgjørende.

A. Luftfart

Luftfartsindustrien er et godt eksempel på hvor høyhastighets gir er kritiske:

• Flymotorer: I Turbofan og Turboprop-motorer er girkasser avgjørende for å koble høyhastighets-turbinen til den langsommere hastighetsviften eller propellen, og optimaliserer effektiviteten.
• Helikopteroverføringer: Disse komplekse girkassene overfører strøm fra motoren til hoved- og halerotorene, og krever eksepsjonell pålitelighet og krafttetthet.
• Hjelpekraftenheter (APU): Små gassturbinmotorer på fly som gir strøm til start- og bakkeoperasjoner bruker også høyhastighetsutstyr.

B. Kraftproduksjon

I energisektoren er disse girene avgjørende for å konvertere høyhastighets rotasjonsenergi:

• Gassturbiner: Høyhastighets girkasser kobler gassturbiner til generatorer, og trapper ned turbinens høye rotasjonshastighet til den synkrone hastigheten som kreves av det elektriske rutenettet.
• Dampturbiner: I likhet med gassturbiner brukes girkasser til å matche turbinens hastighet til generatoren.
• Vindmølle -girkasser: Mens hovedrotoren fungerer i lavere hastigheter, kan noen trinn i girkassen til store vindmøller innebære høyhastighets giring.

C. Automotive

Høyt ytelse og nye bilapplikasjoner er i økende grad avhengige av disse girene:

• Kjøretøy med høy ytelse: I racerbiler og superbiler er spesialiserte girkasser designet for å håndtere ekstreme motorhastigheter og effektutganger.
• Elektrisk kjøretøy (EV) drivlinjer: Siden elektriske motorer ofte opererer med veldig høye omdreininger for optimal effektivitet, er høyhastighets reduksjons gir avgjørende for å matche motorhastighet til hjulhastighet.

D. Industrielle maskiner

Tallrike industrielle applikasjoner drar nytte av effektiviteten og krafttettheten av høyhastighets gir:

• Kompressorer: Brukes i forskjellige bransjer (f.eks. Olje og gass, HVAC) for å drive høyhastighetssentrifugalkompressorer.
• Pumper: Høyhastighets gir kan drive spesialiserte pumper for væskeoverføring i industrielle prosesser.
• Maskinverktøy: Precision Machine Tools inneholder ofte høyhastighets spindelgirkasser for høyhastighets maskineringsoperasjoner.
• Testrigger: I forskning og utvikling er høyhastighets girkasser grunnleggende komponenter av testrigger designet for å simulere driftsforholdene i den virkelige verden for forskjellige maskiner.

Vi. Fremtidige trender og innovasjoner

Feltet med høyhastighets transmisjonsgir utvikler seg kontinuerlig, drevet av etterspørselen etter enda større ytelse, effektivitet og pålitelighet.

A. Avanserte materialer

Forskning på nye materialer lover å presse grensene ytterligere:

• Keramiske gir: Keramiske gir, som tilbyr eksepsjonell hardhet, slitasje motstand og høye temperaturer, blir undersøkt for ekstreme applikasjoner der tradisjonelle stål kommer til kort.
• Avanserte kompositter: Lette og høye styrke-kompositter kan revolusjonere girdesign, spesielt for vektfølsomme applikasjoner.
• Additive Manufacturing (3D -utskrift): Denne teknologien muliggjør å lage komplekse geometrier som er umulige med tradisjonell maskinering, og potensielt muliggjør optimaliserte interne strukturer og integrerte funksjoner.

B. Smart gir/tilstandsovervåking

Integrasjonen av intelligens i girsystemer er en betydelig trend:

• Integrerte sensorer: Innbedring av sensorer direkte i gir eller girkasser for å overvåke parametere som temperatur, vibrasjon og belastning i sanntid.
• Prediktivt vedlikehold og AI-drevet diagnostikk: Data fra disse sensorene, kombinert med kunstig intelligens og maskinlæring, kan forutsi potensielle feil før de oppstår, noe som muliggjør proaktivt vedlikehold og minimerer driftsstans.

C. Støy- og vibrasjonsreduksjonsteknologier

Pågående innsats tar sikte på å gjøre høyhastighets gir roligere og jevnere:

• Aktiv støykontroll: Bruke antifase lydbølger for å avbryte girstøy.
• Avanserte dempematerialer: Utvikle nye materialer og strukturelle design som mer effektivt absorberer og sprer vibrasjoner.

D. Hybrid og elektriske drivlinjer

Skiftet mot elektrifisering påvirker girdesign:

• Optimalisering for elektriske motoriske egenskaper: Gir er spesielt designet for å grensesnitt med de unike hastighets-dreiemessige egenskapene til elektriske motorer, og krever ofte høyere inngangshastigheter og forskjellige reduksjonsforhold.
• Integrasjon med kraftelektronikk: Nærmere integrering mellom mekaniske girsystemer og elektroniske kontrollenheter for optimalisert ytelse og effektivitet.

Vii. Konklusjon

Høyhastighetsoverføringsgir representerer et høydepunkt av maskinteknikk, legemliggjør presisjon, materialvitenskap og avansert produksjon. De er kritiske komponenter som muliggjør høy effekttetthet, effektivitet og ytelse som kreves av moderne maskiner på tvers av forskjellige bransjer. Fra å dempe dynamiske belastninger og håndtere termiske utfordringer til å velge avanserte materialer og bruke ultra-presise produksjonsteknikker, er alle aspekter av deres design og produksjon et vitnesbyrd om teknisk dyktighet.

Når næringer fortsetter å presse grensene for hastighet og effektivitet, vil rollen som høyhastighets gir bare vokse. Med pågående innovasjoner innen materialer, integrering av smarte teknologier for overvåking av tilstand og tilpasninger for det utviklende landskapet til hybrid og elektriske drivlinjer, er feltet med høyhastighets girkasser klar for fortsatt evolusjon, og driver neste generasjon av høy ytelse maskineri.
